キャンピングカーの冷蔵庫を入れ替えてもらいました(=ﾟωﾟ)ﾉ
紙ベースでプリントしたマニュアル類をいただいたのですが、そのうち無くしてしまいそうなのでこちらに残しておきます(^▽^;)

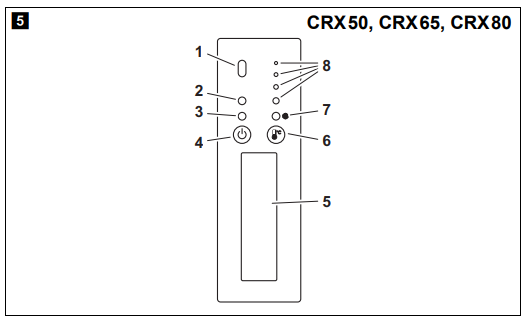

①WAECO冷蔵庫コントロール
| 6.2 操作要素 | ||
|---|---|---|
| 番号 | 説明 | |
| 1 | 室内灯切り替え用IRセンサー | |
| 2 | LEDサービスディスプレイ | |
| 3 | LED緑色：コンプレッサー運転中 オレンジ色：コンプレッサー停止 |
|
| 4 | オン/オフボタン | |
| 5 | 室内灯 | |
| 6 | 温度選択ボタン | |
| 7 | LED：高速冷却機能オン | |
| 8 | LED：温度レベル1～4 | |
②CRX65テクニカルデータ
| 冷蔵庫コンパートメント容量 | 50 l |
| 冷凍庫コンパートメント容量 | 7.0 l |
| 容量 | 57 l |
| 電圧 | 12 V or 24 V |
| 定格電流 | 12 V: 5.5 A or 24 V: 2.8 A |
| 冷却温度範囲(冷蔵庫) | +3 °C to +12 °C |
| 冷却温度範囲(冷凍庫) | -15 °C to -5 °C |
| 高速冷却(仕切り壁なし) | maximum -6 °C ± 2 °C |
| 定傾斜角 | maximum 30° |
| 最大圧力 | LP 11 bar/HP 25 bar |
| 冷媒 | C₃H₁₀ |
| 冷媒 | R134a |
| 冷媒量 | 42 g |
| 寸法 | W448 x H525 x D545 |
| 重量 | 19 kg |
| 検査/認証 | CE マーク、E4 マーク |
③添付の用紙の内容
代理店のカーク産業からのペーパーの内容です。
ご注意
この度は、WAECO社製冷蔵庫をお買い上げ頂きありがとうございます。 冷蔵庫を末永くご使用して頂く為に下記の点にご注意ください。
⚠️ 冷凍庫の扉は最初閉ける時パッキンが癒着して開けづらい場合があります が強引にあけるとフタが破損する恐れがありますので、癒着していた場合にはゆっくりと開けてください。
⚠️ 冷凍庫の扉は下の方を開けすぎないようご注意下さい。 ヒンジ部分やフレームが破損する恐れがあります。
⚠️ 冷蔵庫裏側コンプレッサー部から熱が発生しますので冷却力の向上および 節電のために、冷蔵庫の上面、背面は適切な空間をあけて風通しを良くしてください。
⚠️ 冷蔵庫は直射日光があたるところや発熱器具から、できるだけ離してく ださい。能力低下の原因となります。
⚠️ 配線は長さに応じて適切な太さのケーブルをご使用ください。
⚠️ 定期的にバッテリーの電圧チェックを行なってください。 一時的な電圧降下で作動しづらいときがあります。
⚠️ 使用しない時はロックを換気位置にし、扉内を乾燥させてください。
⚠️ 揮発性のある、エーテル、ベンジン、シンナー、アルコールなどで冷蔵 庫内外を拭かないでください。
WAECO冷蔵庫LED点滅の件
MDC-65の場合は、冷蔵庫内のサーモスタットスイッチの横にあります。
MDC-90/110の場合は、本体上部のベンチレーションパネルの左にあるサ ーモスタットスイッチの横にあります。
MDC冷蔵庫のバッテリー保護によるエラーコードについての確認
バッテリーの電圧が12Vの場合10.4V以下、24Vの場合22.8V以下に なりますとコンプレッサーは止まりLED(赤色)が4秒間に1回点滅し ます。（12/24V入力は自動識別）
この時、バッテリーの電圧が12V以上あるのに作動しないといった事が あります。この場合の確認ですがバッテリーの性質から無負荷状態（電流 を全く流していない時）には、電圧が低下している場合でも起電流（12V） が表われることがあるので、無負荷状態で電圧を測定しても、容量不足や劣化状態は分からないことがあります。その場合には、電圧を流して いる状態で計測し低下度合を判断した方がいい様です。測る場所は、基盤部分で計測します。
また、冷蔵庫迄の配線が長かったり、配線システムの漏電など色々と原 因はある様ですが、できれば最初にエンジンをかけて電圧を上げてみる、 または新しいバッテリーや100V→12Vのコンバーター等から最短で直接 冷蔵庫に接続して作動検査をして頂ければ原因の特定がしやすくなります。
エラータイプ
1.バッテリー保護 バッテリーの電圧が12Vの場合10.4V以下、24Vの場合22.8V以下に なりますとコンプレッサーは止まりLED(赤色)が4秒間に1回点滅し ます。（12/24V入力は自動識別）
2.ファンの過電流によるもの（ファンはオプション） 0.5A〜1Aまで（4秒間に2回点滅）
3.コンプレッサーモーター始動エラー （4秒間に3回点滅）
4.コンプレッサーモーター回転数エラー （4秒間に4回点滅）
5.エレクトリックユニット（基盤）の過熱 （4秒間に5回点滅）
